LES PERTURBATIONS
Dans un câble comportant plusieurs paires, lorsqu'un signal
de niveau U1 est émis sur l'une des paires, la plus grande
partie de l'énergie est transmise sur celle-ci pour donner un
niveau de tension U'1 à l'extrémité.
L'affaiblissement de la paire est mesuré par la grandeur A=20 log (U'1/U1) exprimée en décibels (dB). Il augmente avec la fréquence du signal et la longueur du câble. Une partie de cette énergie est propagée sur les autres paires. En supposant que la paire n°2 ne transmettre pas de signal utile, le signal parasite induit sera de tension U2 à l'origine de la paire et U'2 à l'extrémité. La diaphonie est un terme qui désigne les phénomènes de paradiaphonie et télédiaphonie, bien que, par abus de language, elle soit souvent employée pour désigner la paradiaphonie.
RESUME :plus l'affaiblissement est faible
plus la paradiaphonie est élevée
plus le rapport signal/bruit est élevé
Pour vous garantir une bonne qualité des réseaux que nous installons, EPSILON Cabling-Systems certifie catégorie 5 tous ses réseaux.
LES SOURCES de PERTURBATIONS

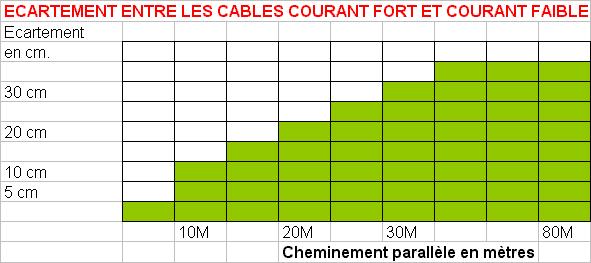

Les courants forts génèrent
des parasites qui peuvent perturber les signaux de données. La
meilleure solution est donc de les éloigner les uns des autres.
Les deux types de câbles peuvent par contre se croiser perpendiculairement sans risque. En bureau cette écartement est difficile à réaliser. Les câbles doivent très souvent circuler dans la même gaine. On respectera alors un écart mini de 5 cm sur une dizaine de mètres et si possible dans des compartiments différents.
Les autres sources de perturbations sont :
Les moteurs électriques (plus particulièrements ceux des ascenseurs et des montes charges)
Les ponts roulants en usines
Les néons et tubes fluorescents que l'on évitera au minimum de 50 cm
Les postes de soudures en atelier
Les chambres froides
LES TYPES de PROTECTION
Le blindage
L'écran
Le filtrage
Une combinaison de ces solutions
